概述：提取設備簡單說是利用提取設備把中藥中的精華成份提煉出來。中藥提取設備組成部分可分為提取罐、除沫器、冷凝器、冷卻器、油水分離器、過濾器、輸送泵、出渣門氣動控制系統、攪拌控制系統等構成?？筛鶕?jù)用戶的不同工藝要求或者控制要求設計制作, 本設備廣泛適用于中藥、植物、食品、生物、輕化行業的常壓、加壓、減壓、提取，溫浸、熱回流、強制循環、滲漉、芳香油的分離及有機溶媒的回收。外形主要有直筒式、正錐式、倒錐式，外觀詳見配圖。
性能參數：
配置：CIP萬向清洗球、溫度計、壓力表、安全閥、防爆試鏡射燈、快開式投料口、氣動排渣門、攪拌裝置等；
提取罐性能參數表
參數規格 | 500L | 1000L | 3000L | 6000L | 8000L |
內膽設計壓力 | 常壓 | ||||
夾套設計壓力 | 0.3MPa | ||||
壓縮空氣壓力MPa | 0.6-0.7MPa | ||||
投料口直徑 | 300mm | 400mm | 400mm | 450mm | 500mm |
投料伸縮筒 | 長度根據現場情況而定 | ||||
夾套加熱面積㎡ | 2.35 | 3.0 | 6.0 | 7.5 | 9.5 |
排渣口直徑mm | 400 | 600 | 800 | 1000 | 1200 |
冷凝面積㎡ | 3-5 | 6-8 | 10-16 | 18-24 | 32---38 |
冷卻面積㎡ | 0.3 | 0.75 | 1 | 3 | 5.5 |
過濾面積㎡ | 0.35 | 0.35 | 0.5 | 1 | 1 |
輸送泵 t/h | 1.5 | 3 | 7.5 | 15 | 15 |
攪拌功率kw | 1.1 | 2.2 | 5.5 | 7.5 | 11 |
攪拌轉速r/min | 0-85 | ||||
相關設備：
|
|
|

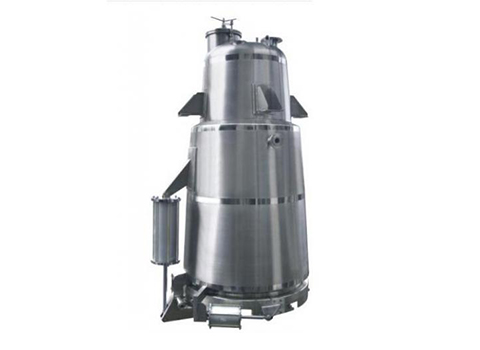

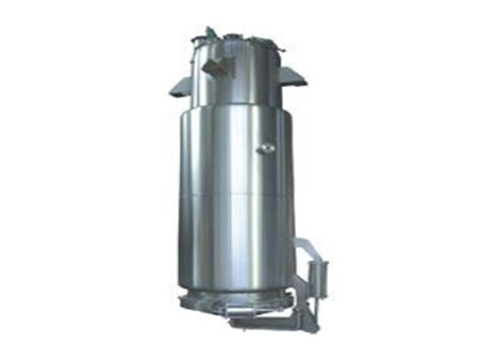

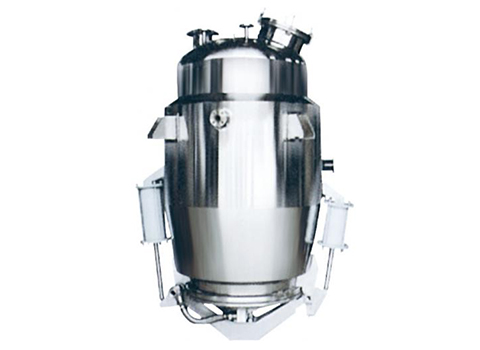

正錐式提取罐 | 直筒型提取罐 | 倒錐形提取罐 |

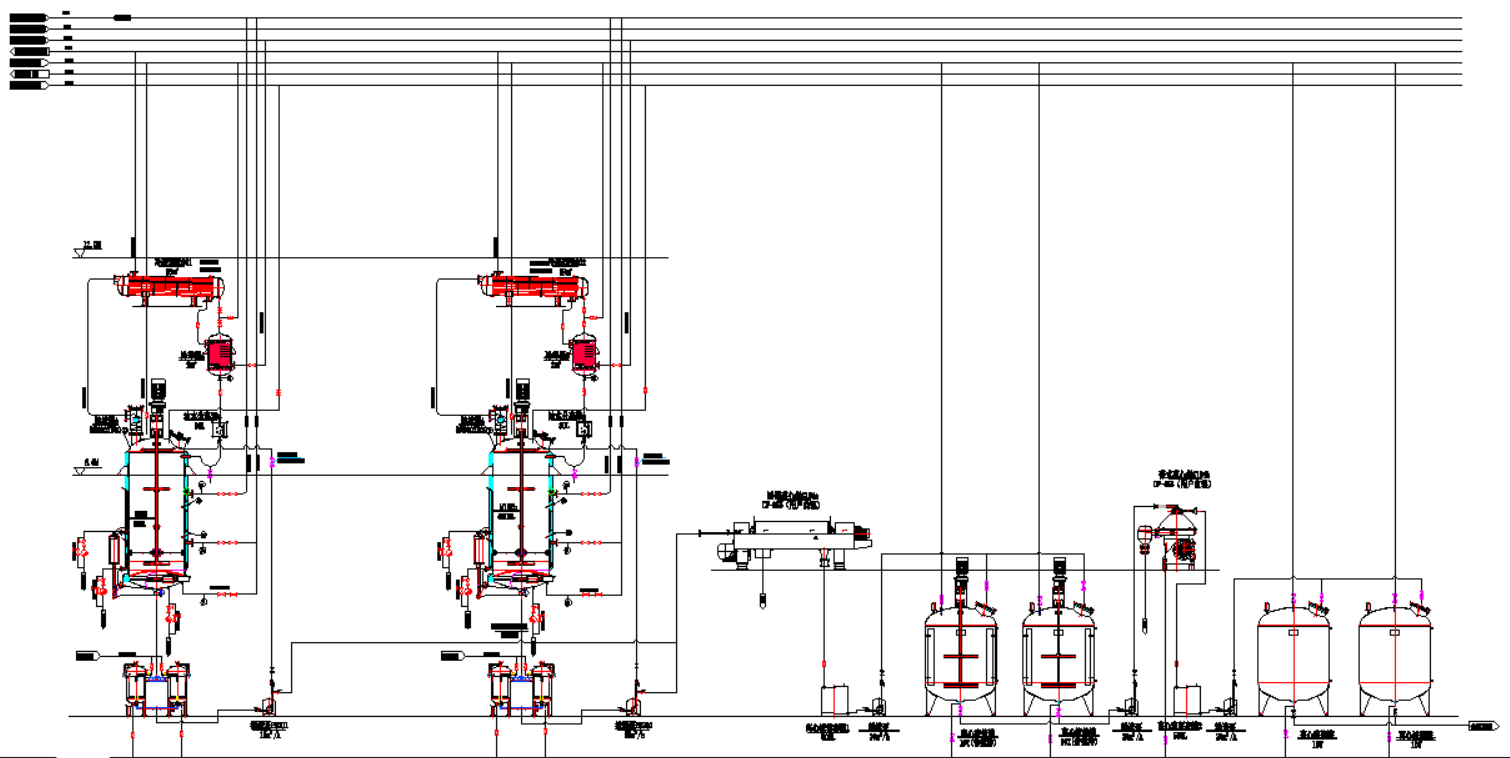

工藝流程：
|
