概述：設備由提取罐主體、除沫器、冷凝器、冷卻器、油水分離器、過濾器、輸送泵、藥籃、機械手、垛籃裝置、拆垛裝置、藥籃藥料物流線、藥籃倒渣清洗裝置、烘干裝置、自動化控制系統等設備組成。適用于易漂浮、根莖葉類的藥材，其提取率遠大于常規的提取罐。
控制選項：
1.投料自動控制
2.溶媒流量控制
3.液位自動控制
4.提取浸泡/保溫/升溫、煎煮溫度和時間自動控制
5.強制回流循環邏輯控制
6.微沸自動控制
7.投料量計量控制
8.CIP自動清洗
9.底部反沖控制
10.上封頭蓋門啟閉裝置的聯鎖與保護
11.冷卻循環水自動控制
12.生產安全控制
13.控制方式（PLC/DCS系統）
優勢特點：
a.藥料采用上進上出的自動進出料方式，降低了勞動強度，大大提高了車間生產安全性；
b.藥料集中于藥籃中，使其充分與溶媒接觸，分布相對均勻；堆積程度低；
c.藥材處于懸浮狀態，又不至于沒出液面，大大增強了有效物質析出的效率，縮短到了提取時間；
d.可實現在線全自動控制，從投料到最后的出料排渣、清洗等工序，減小了提取生產時間
e.亦可以進行內循環和外循環方式進行煎煮
f.出渣時間短，效率高；

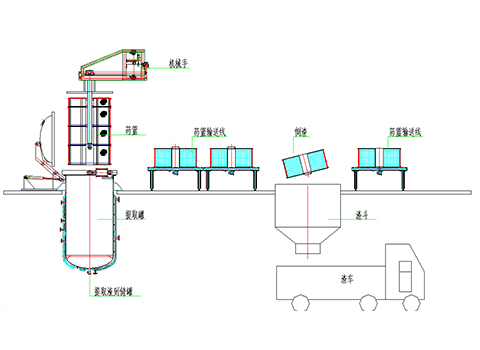

g.放料完畢后，通過機械手或者行車將藥籃和藥渣從罐內提升出來并進行后續的倒渣、清洗、藥籃烘干等工序，整套系統自動化程度高。

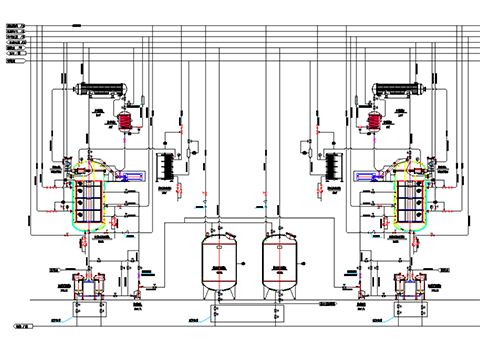

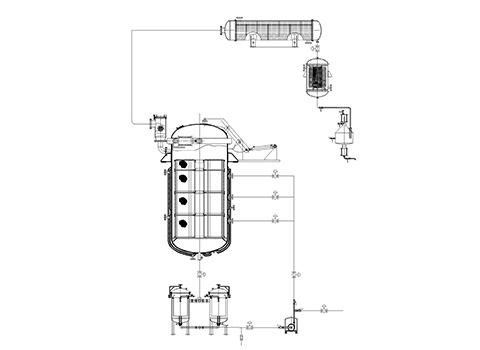

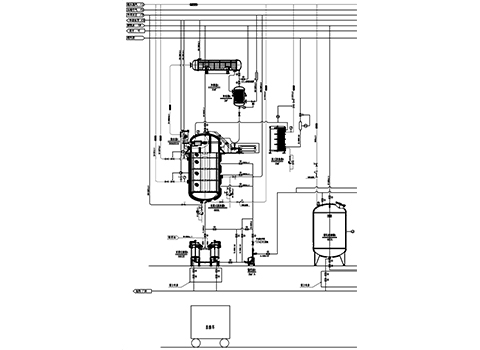

工藝流程：（見配圖）
|
|
|
